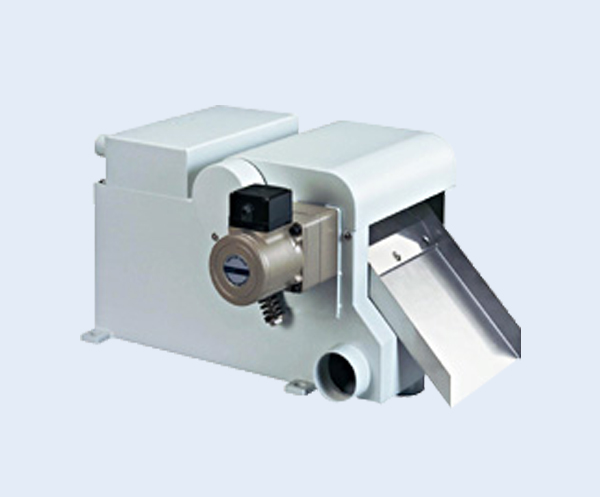

磁性分离器的结构

 　磁性分离器的使用减轻了工人的劳动强度，减少了冷却液对环境的污染，还可以与纸带过滤机组合使用，工作时含有大量杂质的污液首先通过磁辊分离装置将大量的导磁切屑分离出来，再到纸带过滤进行过滤。

　　污液通过纸带时，细微的切屑及杂质被吸附到纸带上表面，切屑及杂质逐渐堆积直至纸带堵塞，此时污液液面上升，浮起浮子，发讯机构发讯，减速机带动链条和链条链网运动，将污物及脏纸带排入排污箱，污液液面随之下降，发讯机构发讯，减速机停止工作，机器进入下一工作循环，从而实现纸带自动更新。

　　使过滤精度提高，磁性分离器是磨床及磨屑加工自动线的重要附件，适用于各类磨床，精研，电腐蚀加工等设备的冷却液净化。

　　磁性分离器是一种通用性分离设备。从结构上分为两种形式。

　　1.胶辊型系列磁性分离器由以下几部分组成：减速机、箱体、磁辊及胶辊等几部分组成。减速机带动磁辊回转运动，含有粉末状吸磁杂质的冷却液进入箱体后，杂质被吸附到磁辊外壁上，再经过胶辊的碾压，将杂质夹带的液体挤出，最后刮屑板将杂质与磁辊分离。胶辊型系列磁性分离器广泛应用于平面磨床、内外圆磨床和无心磨床等含粉末杂质的切削液净化场合。

　　2.梳齿型系列磁性分离器由以下几部分组成：减速机、箱体、磁辊及刮屑板等几部分组成。梳齿型磁分器作为传统型磁分离器的改进型产品，有很多优点：同样长度的磁辊作成梳齿状，吸附面积又将大大增加；磁力大，分离率高；特别适用于大流量冷却液的集中分离清除；能够分离颗粒状切屑。梳齿型系列磁性分离器广泛用于各类普通磨床、粉末涂装线、轧辊磨床、轧钢废水净化、轴承磨削线等含颗粒杂质的切削液净化场合。
