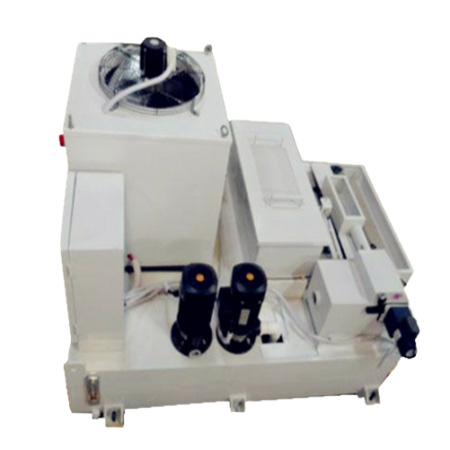

纸带过滤机主要由以下几部分组成：液箱、脏纸箱，过虑无纺布（通称纸带）、传动机构、发讯机构、减速机及液泵等，工作时传动机构上的链条、丝网是呈弧面状态的，铺在它们上面的无纺布也呈弧面状，携带有杂质的污液浇到无纺布上时，细微的切屑及杂质被吸附到无纺布上，当堆积在无纺布上的污物增多将无纺布堵塞时，污液液面上升，浮起液位控制器，发讯机构发讯，减速机便带动链条及丝网运动，污物及脏布落入脏纸箱，从而实现滤布的自动更换，滤布更新后污液液面下降机器停止转动，进入下一工作过滤循环。进入液箱的净液由液泵输送至主机。
